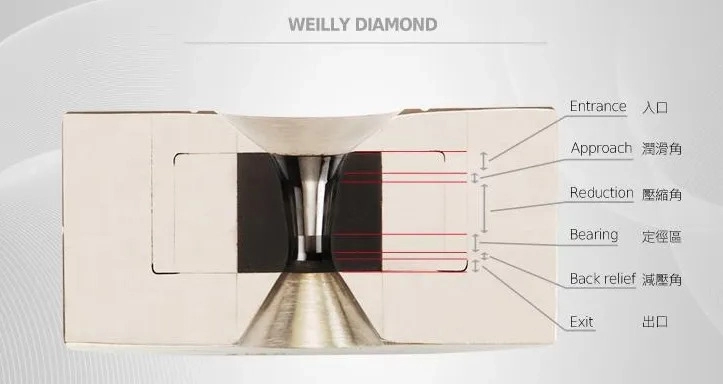

| 伸线模标准孔型 | |
| 入口 | 70° ±20° |
| 润滑角 | 35° ±5° |
| 压缩角 | 8~20° ±2° |
| 定径区 | 20~50%Ø ±10% |
| 减压角 | 20° ±5° |
| 出口 | 50° ±10° |
| 不同减面率的建议压缩角度与定径区长度 | ||||
| 减面率 | 眼模尺寸(mm) | 压缩角度 | 定径区长度 | |
| 软线 (铜、铝等合金线材) | 硬线 (铁、不锈钢等合金线材) | |||
| 5~8% | 0.01~0.049 | 11° | 10° | 45%Ø |
| 8~11% | 0.05~0.099 | 13° | 11° | 40%Ø |
| 11~16% | 0.10~0.499 | 15° | 13° | 35%Ø |
| 16~22% | 0.50~2.499 | 17° | 15° | 30%Ø |
| 22~35% | 2.50~8.000 | 19° | 17° | 25~40%Ø |
