产品介绍

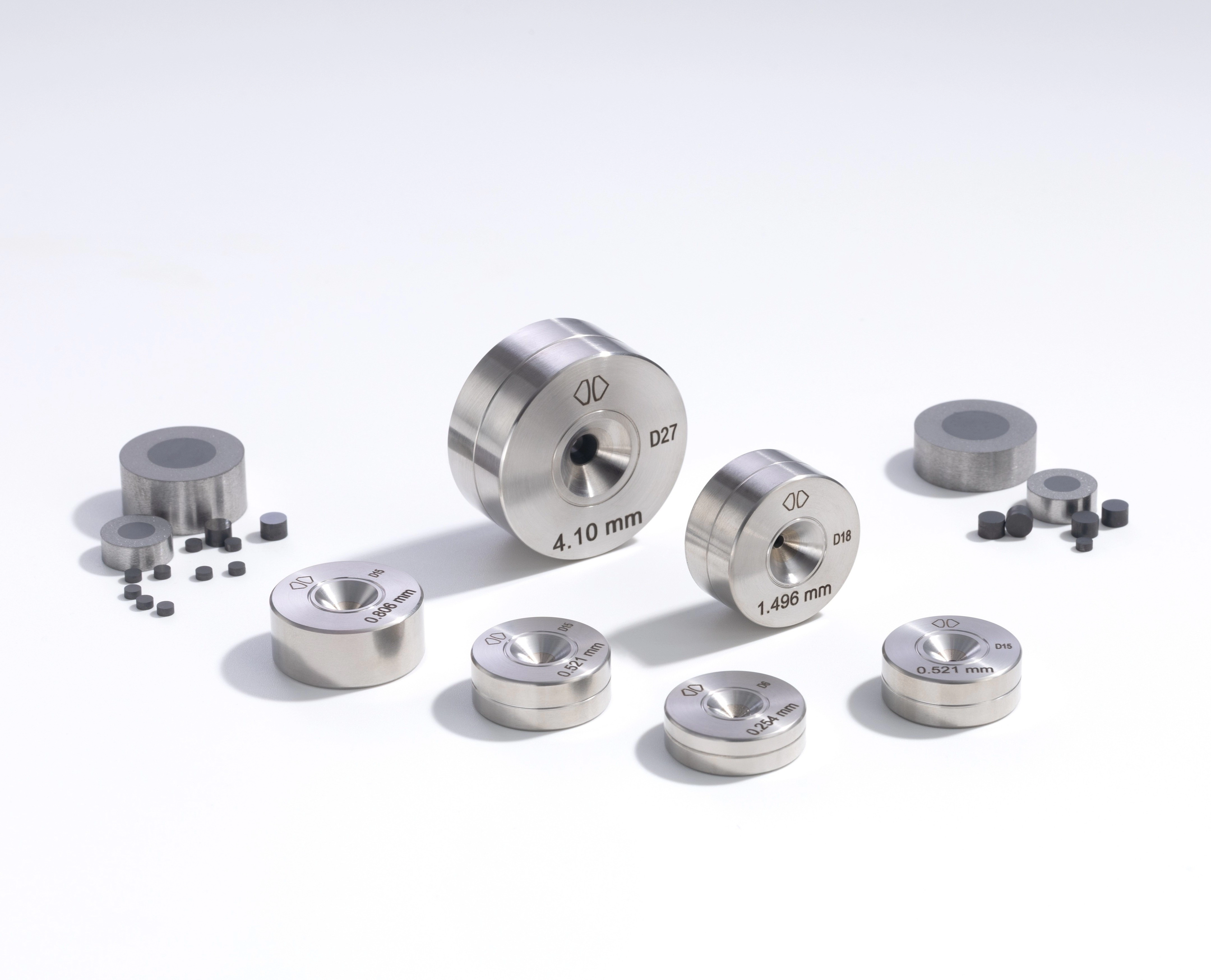

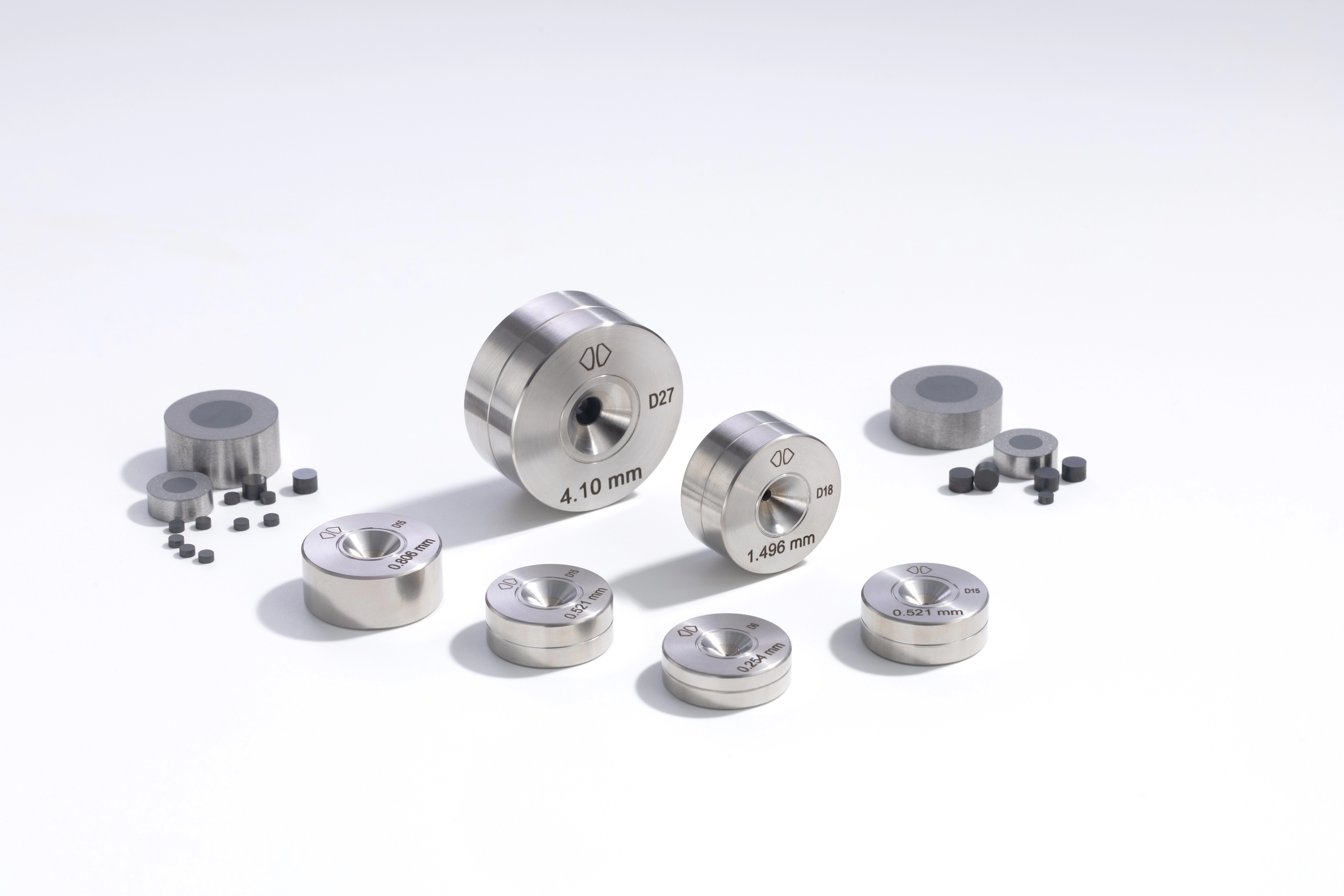

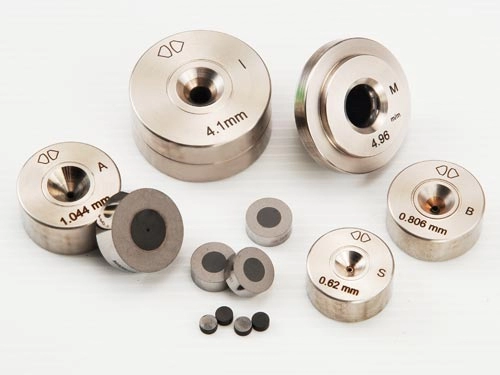

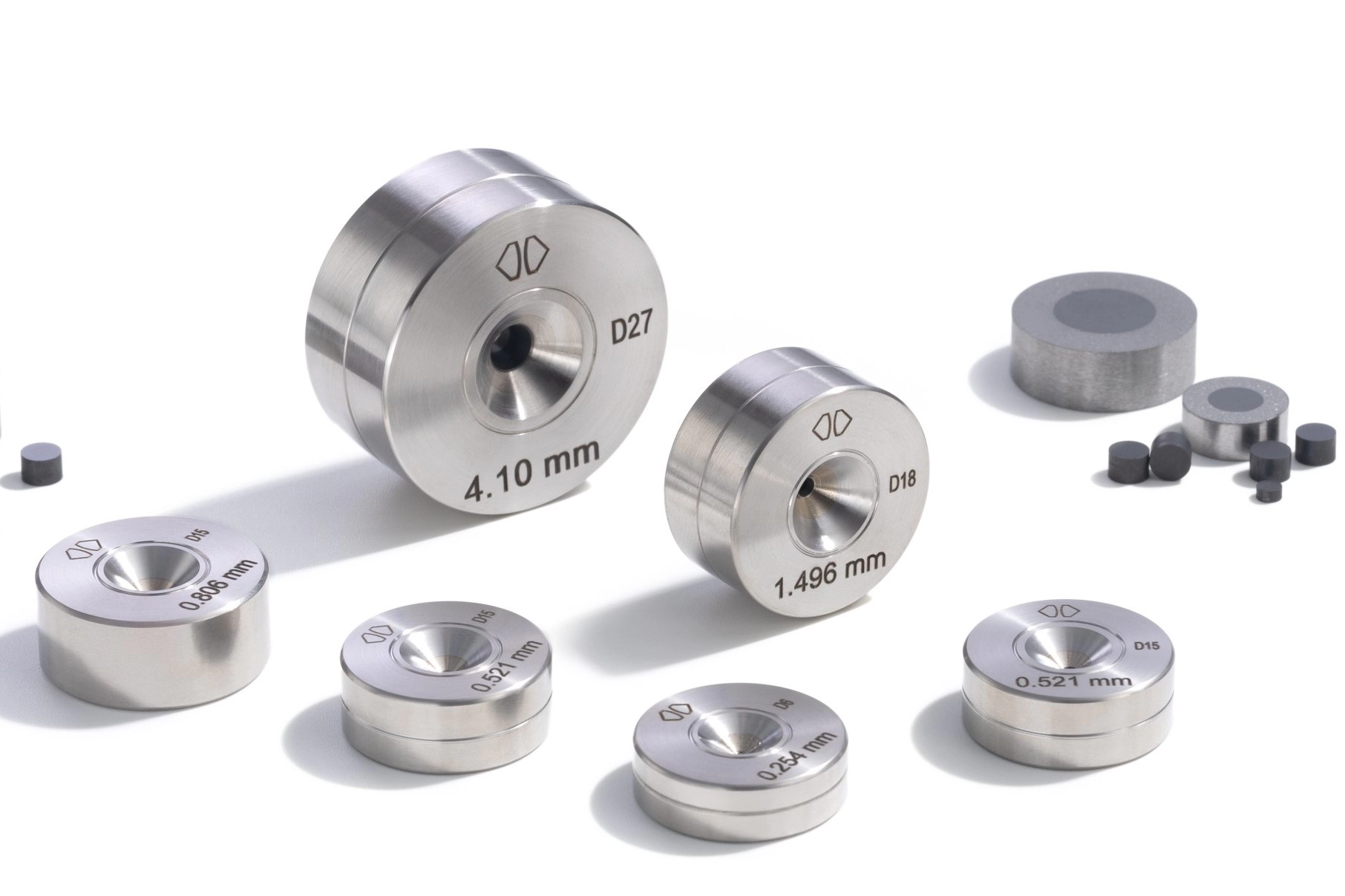

聚晶钻石拉絲模
聚晶钻石是由合成钻石颗粒烧结而成，具备卓越的韧性与耐磨性。此类模具适用于高速拉丝及较粗线径的加工，能提供长效使用寿命与稳定性能。无论铁质或非铁质线材皆可使用，广泛应用于电缆制造、汽车产业及工业用线生产领域，在这些对耐久性与效率要求严苛的领域中表现出色。
威力钻石——值得信赖的高性能聚晶金刚石模具制造商
聚晶钻石是由钻石粉末与金属结合剂在超高温高压下制成，有多种模仁尺寸与粒度可选择，适合用来制作中伸至粗伸等大孔径伸线模。其卓越的耐磨性与稳定性，加上威力独有的补强与抛光技术，使模具寿命远高于单晶钻石伸线模。
|
聚晶钻石模仁与应用孔径范围对照表： |
||
|
模仁型号 |
应用范围 (mm) |
|
|
ADDMA代码 |
威力代码 |
|
|
D6 |
C |
0.05~0.50 |
|
D12 |
S |
0.30~0.80 |
|
D15 |
B |
0.50~1.50 |
|
D18 |
A |
0.80~2.30 |
|
D21 |
M |
1.60~3.20 |
|
D24 |
L |
2.60~4.20 |
|
D25 |
T |
3.80~5.00 |
|
D27 |
I | 3.80~5.50 |
|
D30 |
H |
4.80~7.60 |
|
D33 |
X |
6.00~9.80 |
|
D36 |
Y |
8.00~25.0 |
*ADDMA：American Diamond Die Manufacturers Association
*美国钻石模具制造协会
| 尺寸范围 | 标准公差 | 最小公差 |
标准外壳 |
||
| 0.05~0.10 | +0-0.0015 | +0-0.001 | Ø25 or 28 x 8 | ||
| 0.10~0.40 | +0-0.002 | +0-0.001 | Ø25 or 28 x 8 | ||
| 0.40~0.80 | +0-0.002 | +0-0.0015 | Ø25 or 28 x 10 | ||
| 0.80~2.50 | +0-0.003 | +0-0.002 | Ø25 or 28 x 12 | ||
| 2.50~4.50 | +0-0.005 | +0-0.004 | Ø30 x 15 | ||
| 4.50~8.00 | +0-0.010 | +0-0.005 | Ø42 x 20 or Ø55 x 24 | ||
| 8.00~25.0 | +0-0.020 | +0-0.010 | Ø55 x 24 or Ø60 x 28 | ||
商品特性
◆由高品质聚晶钻石模仁制成
◆卓越的补强技术确保眼模拥有最佳的寿命
◆创新的抛光制程品质最高、交期最短
◆制造范围从0.05mm到25mm
常见应用
◆ 铜线与铝线拉制。
◆ 焊丝与电磁线生产。
◆ 不锈钢及合金线材拉制。
◆ 适用于电气、工业及汽车领域的中大型直径线材通用应用。
