产品介绍

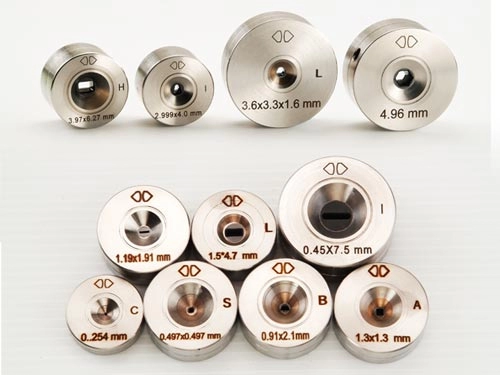

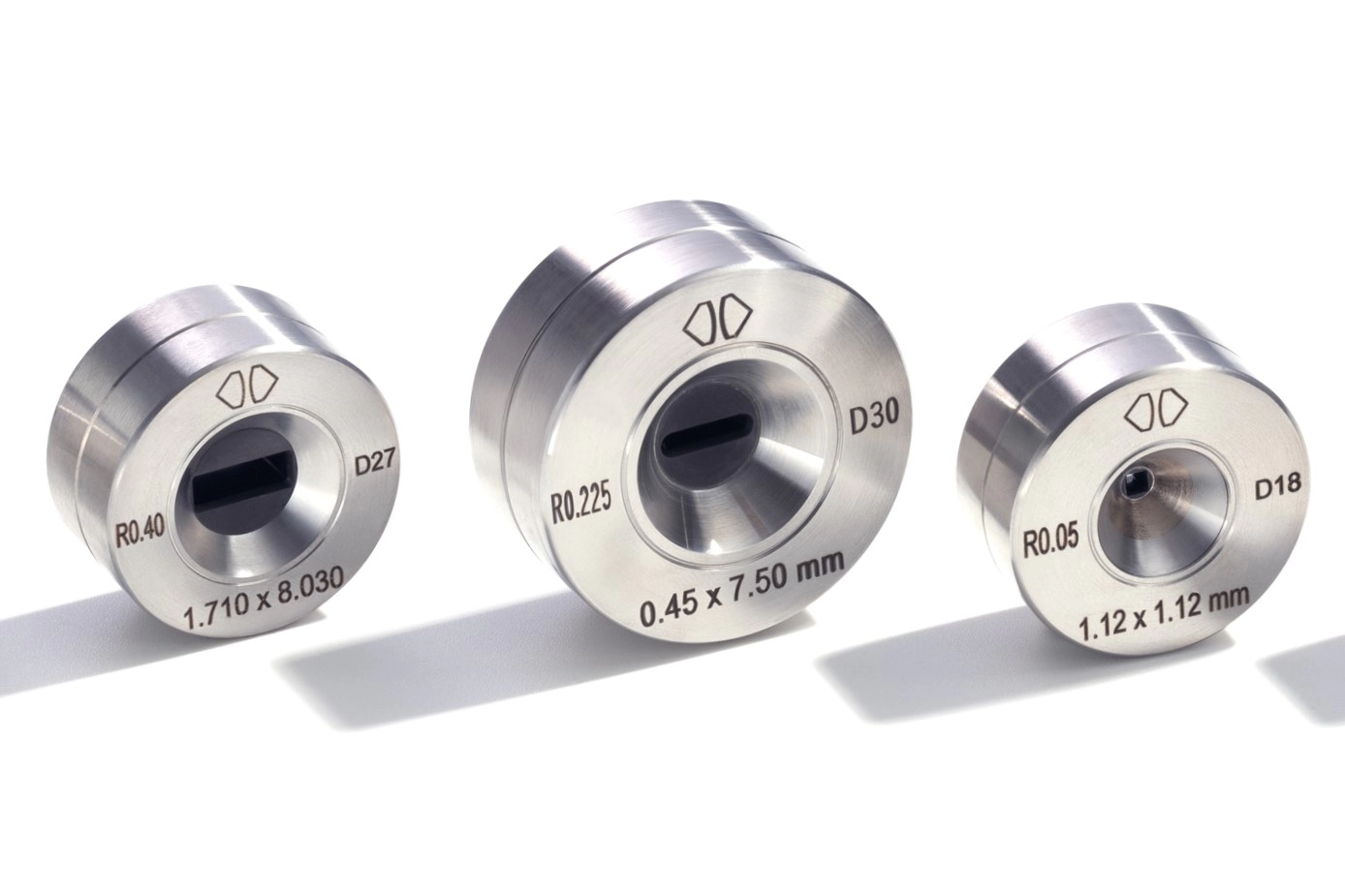

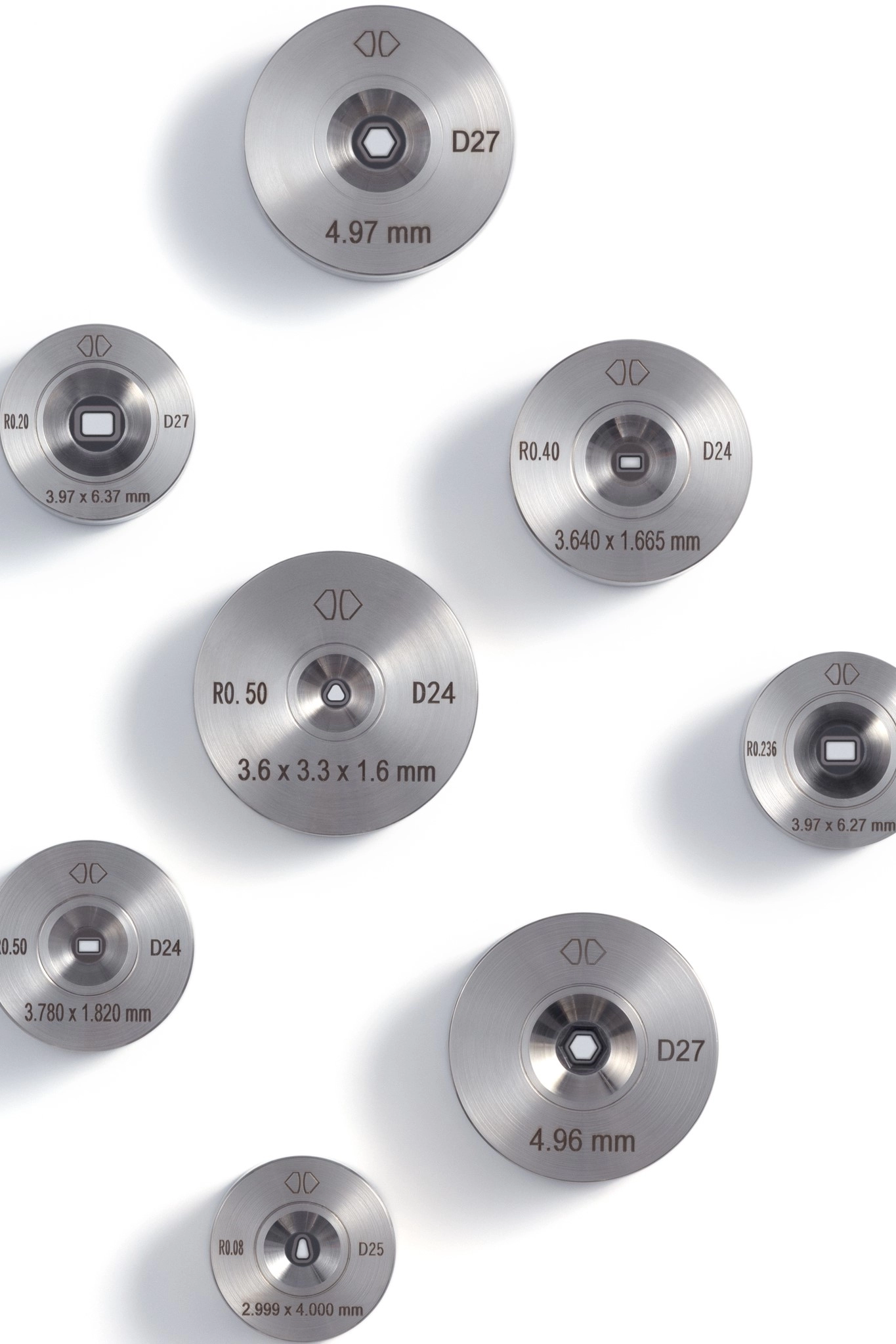

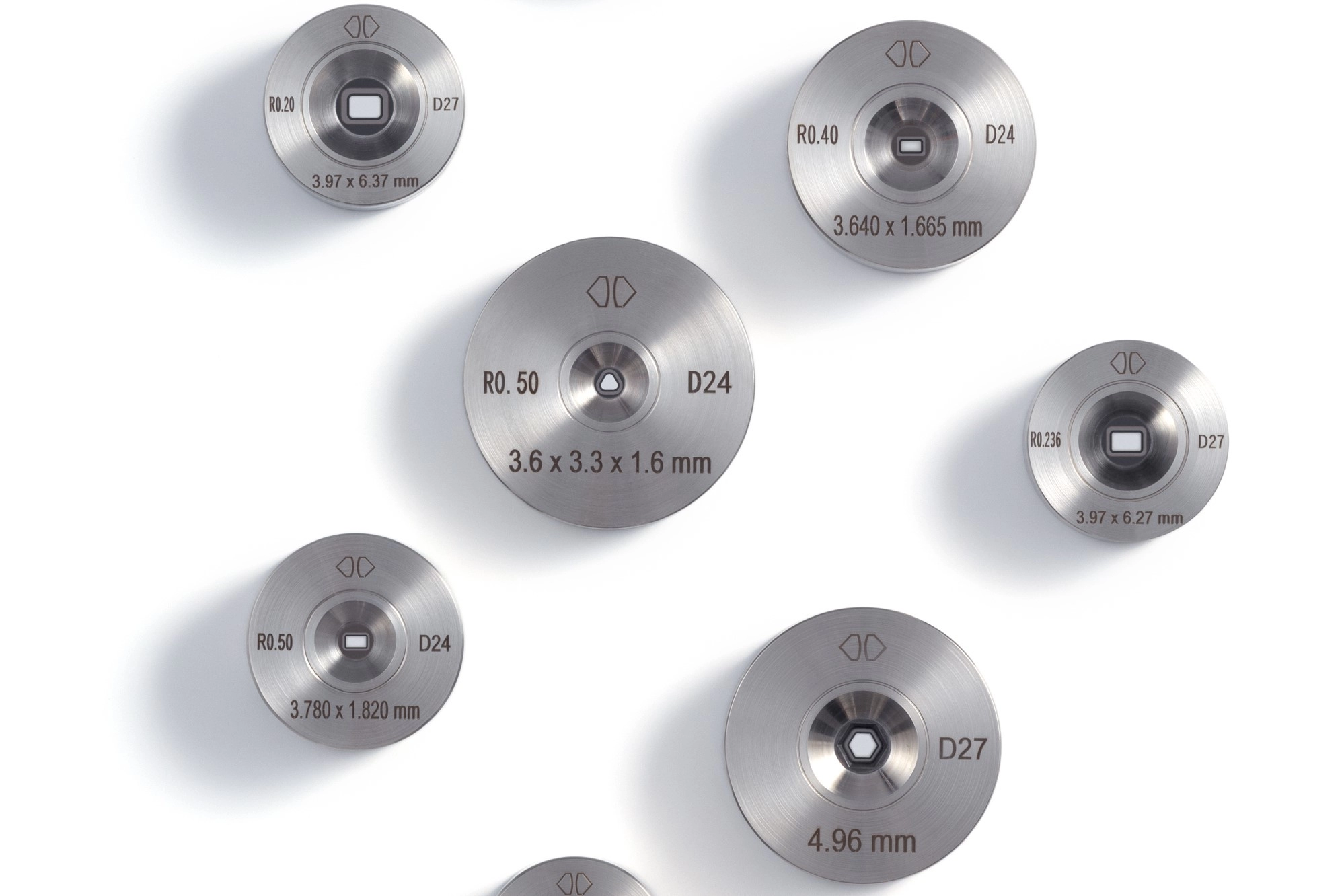

聚晶钻石异形模
PCD成型模具专为生产非圆形线材轮廓而设计，例如方形、矩形、六角形或三角形线材。这些模具采用多晶金刚石制成，即使在高速拉伸和严苛生产条件下，仍能提供卓越的耐磨性与稳定性。 凭藉威利先进的异形模具抛光技术，PCD异形模具的内表面可达到媲美圆形模具的镜面光洁度——确保线材流畅通过、几何形状精准无误，并延长模具使用寿命。此类模具特别适用于建筑、汽车及电子线材领域，在每次拉拔过程中均能提供高度一致的品质与持久耐用性。
威力钻石 – 专业提供复杂拉丝用PCD成型模具
威力钻石是台湾首家异形钻石模具制造商，同时也是客制化PCD异形模具的信赖制造商，凭藉内部在设计、轮廓加工与抛光方面的专业技术。我们的模具均依据客户规格量身打造，能支援精密几何结构，具备严格公差控制与延长的模具寿命。
我们服务遍及全球的客户涵盖电气、汽车及航太产业，致力为非圆形线材拉拔提供高效能解决方案。
◆ 可应用范围如下表所示
|
Common Shaped Wires 常见形状 |
Symbols 尺寸代号 |
Dimension 尺寸範圍 (mm) |
||
|
Minimum 最小 |
Maximum 最大 |
|||
|

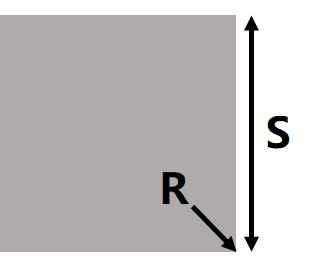

Square 正方形 |
 |
S |
0.09 |
15 |
|
R |
0.02 |
5 |
||
|

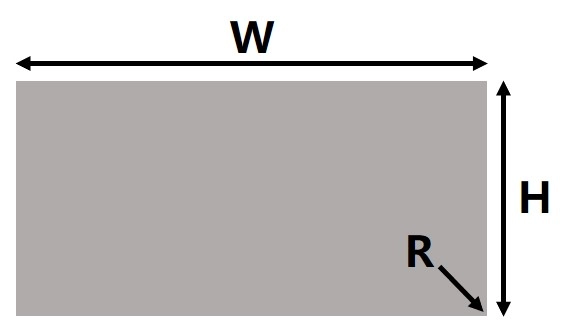

Rectangle 长方形 |
 |
W |
0.10 |
15 |
|
H |
0.05 |
10 |
||
|
R |
0.02 |
- |
||
|
W/H 长宽比 |
- |
≤ 30 |
||
|

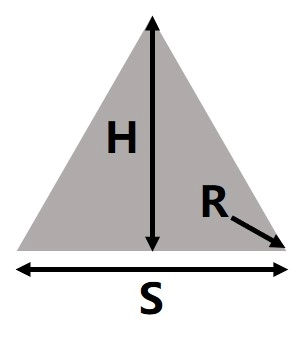

Triangle 三角形 |
 |
S |
0.30 |
10 |
|
H |
0.30 |
10 |
||
|
R |
0.03 |
- |
||
|

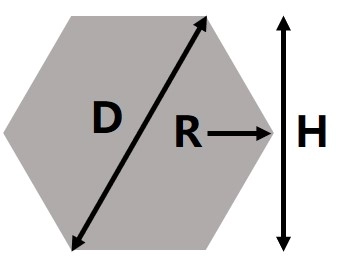

Hexagon 六角形 |
 |
H |
0.25 |
22 |
|
R |
0.05 |
- |
||
|
D |
0.30 |
25 |
||
※来函询问时请告诉我们入线尺寸及抽拉之线材
商品特性
◆ 常见形状包括方形、矩形、扁平形、六角形、三角形及椭圆形。
◆ 可依需求制作特殊形状，如梯形、花瓣形或任何不规则形状。
◆ 采用高品质多晶金刚石制成，延长工具使用寿命。
◆ 可客制化模具角度与外壳尺寸。
◆ 卓越的尺寸稳定性与表面光洁度。
常见应用领域
◆ 电机与变压器用异形铜线及铝线。
◆ 电子产品用扁平线与带状线。
◆ 航太及汽车零组件用结构线材。
◆ 工业应用领域的高性能异形线材拉拔。
